法兰N型射频接头rf直式母头四孔法兰焊接式
料号：EB-006-0114
标签：N型连接器,直式,180度,母头,焊接,同轴线缆,四孔法兰
产品特点：
产品规格
| 阻抗 | 50 ohm |
| 频率范围 | 0~6 GHz |
| 电压驻波比 | 直式 ≦ 1.3max / 弯式≦ 1.5max |
| 耐电压：1500 V rms | 2500 V rms |
| 工作电压 | 1000 V rms |
| 中心接触电阻 | ≦ 1.0 mΩ (Milliohms max.) |
| 外接触电阻 | ≦0.2mΩ (Milliohms max.) |
| 绝缘电阻 | ≧5*10³ mΩ (Milliohms min.) |
| 耦合方式 | 5/8-24螺纹 |
| 保持力 | 6 lbs min. |
| 连接螺母扭矩 | 30 in-lbs. min. |
| 机械寿命 | 大于500次（使用铍铜接触件时） |
| 环境温度 | -55°C ~ +155°C ( PE线缆-40°C ~ +85°C ) |
| 振动 | MIL-STD-202 Meth.204 |
| 耐腐蚀性 | MIL-STD-202 Meth. 101 |
注释：具体规格参考图纸
| 部件 | 材料 | 表面处理 |
| 主体 | Brass | Nickel Plated |
| 中心针 | Brass | Gold |
| 绝缘子 | PTFE | Natural |

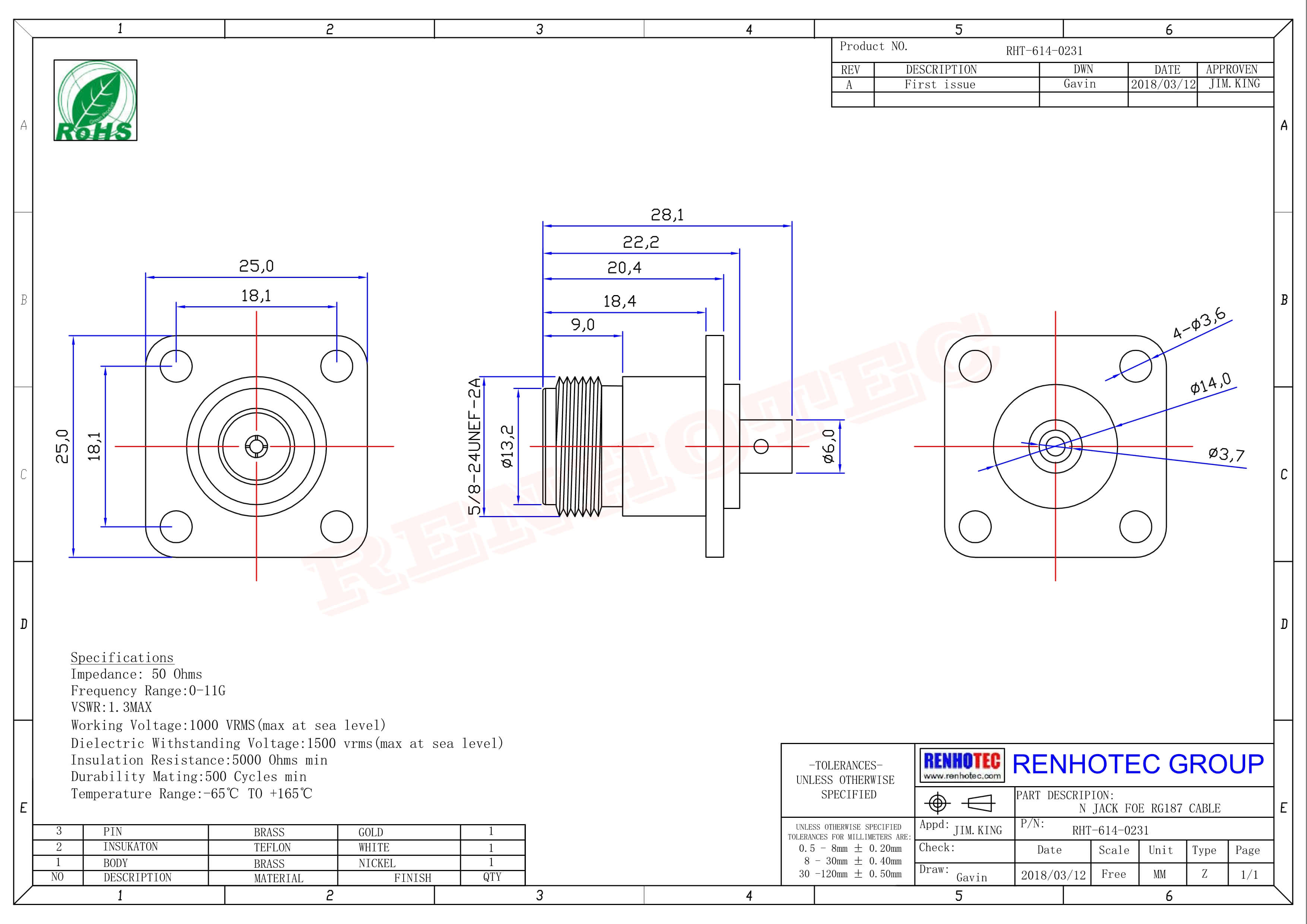

产品图纸
包装与运输
| 发货地 | 广东省东莞 |
| 付款方式 | 支付宝、微信、银行汇款 |
| 常规交货期 | 7-10天 |
| 运输方式 | 快递/物流 |
| 包装方式 | 吸塑盒+纸箱/ PE袋+纸箱 |
| 箱规 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
下单之前请联系我们获取N型连接器产品免费样品！
lianjieqi999.com所有N型连接器产品可根据客户要求定制性能、材质和外形，常规产品提供免费样品测试。
